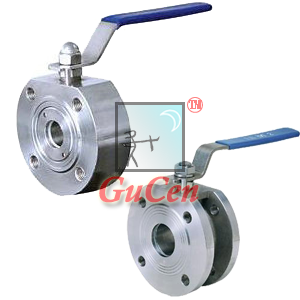

GCQ16-01H 意大利式超薄对夹球阀
分享到:
GCQ16-01H 意大利式超薄对夹球阀
产品详情

产品用途
意式薄型对夹球阀,启闭件为球体,由阀杆带动,并绕阀杆的轴线作旋转运动,主要用于截断和接通管路中的介质。也可用于流体的调节与控制。它的运用范围广泛:水,油品,蒸汽,酸碱性液体均可使用。

产品应用规范
公称压力:PN(MPA)1.6,2.5

适用温度范围:-20-232-325


执行标
设计标准:GB12237
结构长度:GB12221
法兰标准:JB/T79-94 GB9113.1-26

检验试验:JB/T9092-99


意大利式超薄型保温球阀主要零件材料


序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

不锈钢PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢304

不锈钢SS304

7

手柄

不锈钢304

不锈钢SS304

8

阀杆螺母

不锈钢304

不锈钢SS304

9

填料压盖

不锈钢304

不锈钢SS304

10

手柄套

塑料Plastic

塑料Plastic

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

意大利式超薄型保温球阀住要主要尺寸


尺寸

15/1/2“

20/3/4”

25/1“

32/11/4"

40/11/2"

50/2“

65/21/2"

80/3”

100/4“

125/5”

150/6”

200/8“

d

15

19

23.5

30

36

45

58

67

76

100

125

195

L

32

38.5

45

55

62

72

95

120

145

200

225

275

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

l

2

2

2

3

3

3

3

3

3

3

3

3

2-G

3/8

3/8

3/8

1/2

1/2

1/2

1/2

1/2

1/2

1/2

1/2

1/2
